SWC-WF型万向联轴器

SWC-WF型万向联轴器产品介绍

所属分类

技术支持

hiddenValue

  • 产品描述
  • SWC-WF型万向联轴器产品介绍:

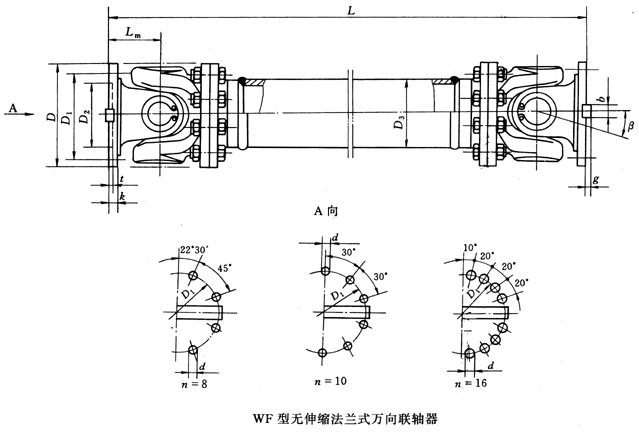

    WF型无伸缩法兰式万向联轴器外形及安装尺寸(JB/T5513-91)

    WF型无伸缩法兰式万向联轴器基本参数和主要尺寸(JB/T5513-91)/mm







    型号

    回转

    直径

    D

    公称转

    矩Tn/

    kN·m

    疲劳转

    矩Tf/

    kN·m

    轴线折

    角β/

    (°)≤

    Lmin

    D1

    (js11)

    D2

    (H7)

    D3

    Lm

    n-d

    k

    t

    b

    (h9)

    g

    转动惯量

    I/kg·m2

    质量m/kg

    Lmin

    增长100

    Lmin

    增长100

    SWC180WF

    180

    12.5

    6.3

    25

    560

    155

    105

    114

    110

    8-17

    17

    5

    -

    -

    0.248

    0.007

    58

    2.8

    SWC225WF

    225

    40

    20

    15

    610

    196

    135

    152

    120

    8-17

    20

    5

    32

    9

    0.636

    0.0234

    93

    4.9

    SWC250WF

    250

    63

    31.5

    15

    715

    218

    150

    168

    140

    8-19

    25

    6

    40

    12.5

    1.352

    0.0277

    143

    5.3

    SWC285WF

    285

    90

    45

    15

    810

    245

    170

    194

    160

    8-21

    27

    7

    40

    15

    2.664

    0.051

    220

    6.3

    SWC315WF

    315

    125

    63

    15

    915

    280

    185

    219

    180

    10-23

    32

    8

    40

    15

    4.469

    0.0795

    300

    8

    SWC350WF

    350

    180

    90

    15

    980

    310

    210

    267

    194

    10-23

    35

    8

    50

    16

    7.388

    0.2219

    412

    15

    SWC390WF

    390

    250

    125

    15

    1100

    345

    235

    267

    215

    10-25

    40

    8

    70

    18

    13.184

    0.2219

    588

    15

    SWC440WF

    440

    355

    180

    15

    1290

    390

    255

    325

    260

    16-28

    42

    10

    80

    20

    23.25

    0.4744

    880

    21.7

    SWC490WF

    490

    500

    250

    15

    1360

    435

    275

    325

    270

    16-31

    47

    12

    90

    22.5

    40.75

    0.4744

    1173

    21.7

    SWC550WF

    550

    710

    355

    15

    1510

    492

    320

    426

    305

    16-31

    50

    12

    100

    22.5

    68.48

    1.357

    1663

    34

    SWC620WF

    620

    1000

    500

    15

    1690

    555

    380

    426

    340

    10-38

    55

    12

    100

    25

    127.53

    1.357

    2332

    34



    注:1.Tf为在交变负荷下按疲劳强度所允许的转矩。
           2.L为安装长度,按需要确定。
