TARR系列膜盘联轴器
膜盘联轴器基本形式，重量轻，传递扭矩大，结构简单，拆装方便，如轴间距小，建议选用TARS系列
hiddenValue
- 产品描述
-
TARR系列膜盘联轴器产品介绍：
★膜盘联轴器基本形式，重量轻，传递扭矩大，结构简单，拆装方便，如轴间距小，建议选用TARS系列
★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的主选；
★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。
★设有调整垫片，方便现场安装和调节距离。

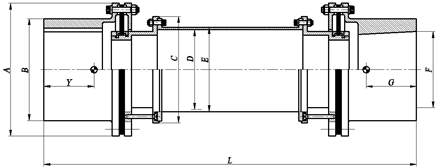

主要尺寸和性能技术数据表
型号
公称扭矩
(kNm)
峰值扭矩
(kNm)
最大许用转速
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
L
标准值(mm)
TARR150
6.5
9.6
32000
150
115
127
88
93
82
580
TARR180
10.5
15.8
25000
180
140
150
112
117
92.5
610
TARR230
19.6
30.5
20000
230
185
175
130
136
127
670
TARR280
37.5
56
18000
280
215
227
172
180
152
700
TARR330
72.3
108.4
15000
330
270
277
203
214
190
765
TARR380
101.7
152.5
12000
380
307
306
232
245
215
765
TARR430
158.2
238.3
10000
430
355
350
270
285
254
825
TARR560
452
1016
6000
560
480
505
304.8
340
343
1150
型号
拧紧力矩(Nm)
总质量
(Kg)
扭转刚度KT
转动惯量
(Kgm^2)
中间节每米长
角向不对中
轴向不对中
质量
(Kg)
扭转刚度
ΔKT(Nm
/radxE+06)
转动惯量
(Kgm^2)
最大
θmax
(deg)
角向刚度Kθ
最大(mm)
轴向力
（N）
TARR150
15
13.62
0.18
0.027
5.3
115.82
0.0115
0.25o
0.73
1.35
498.3
TARR180
30
20.5
0.36
0.054
7.2
213.32
0.023
0.25o
1.75
2
856.6
TARR230
45
42.85
0.91
0.192
12.8
532.25
0.058
0.25o
3.93
2.5
1573.1
TARR280
120
70.7
1.94
0.496
18.5
1456.11
0.138
0.25o
9.71
3
2754.3
TARR330
120
119.7
3.86
1.159
30.2
3273.3
0.325
0.25o
15.32
3.5
3756.9
TARR380
160
149.3
6.09
2.12
39.5
5866.7
0.514
0.25o
19.56
3.5
4267.7
TARR430
160
223.9
10.54
3.54
55.35
10265.2
1.039
0.25o
31.75
3.5
7556
TARR560
220
730.1
32.9
24.12
143.2
37652.9
3.63
0.25o
79.81
3.5
12940.6
◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；
◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；
◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
