- 产品描述
-
TARM系列膜盘联轴器产品介绍：
★高速低扭矩膜盘联轴器，重量更轻，附加弯矩更小，高转速动态性能更好；
★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选；
★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。
★设有调整垫片，方便现场安装和调节距离。

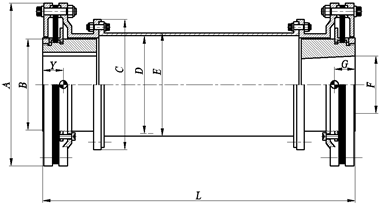

主要尺寸和性能技术数据表
型号
公称扭矩
(kNm)
峰值扭矩
(kNm)
最大许用转速
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
L
标准值(mm)
TARM150
5.2
7.52
32000
150
82
127
88
93
57
580
TARM180
8.8
13.11
25000
180
97
150
112
117
63
610
TARM230
18.8
28.6
20000
230
122
175
130
136
82
640
TARM280
32.3
48.9
18000
280
152
227
172
180
100
700
TARM330
60.2
88.7
15000
330
185
277
203
214
115
720
TARM380
85.5
127.61
12000
380
206
306
232
245
140
760
TARM430
136.3
204.6
10000
430
248
350
270
285
165
860
TARM560
435.4
1018.2
6000
560
340
505
304.8
340
228
600
型号
拧紧力矩(Nm)
总质量
(Kg)
扭转刚度KT
转动惯量
(Kgm^2)
中间节每米长
角向不对中
轴向不对中
质量
(Kg)
扭转刚度
ΔKT(Nm
/radxE+06)
转动惯量
(Kgm^2)
最大
θmax
(deg)
角向刚度Kθ
最大(mm)
轴向力
（N）
TARM150
15
12.36
0.17
0.018
5.3
115.82
0.0115
0.25o
0.62
1.35
426.1
TARM180
30
18.7
0.32
0.038
7.2
213.32
0.023
0.25o
1.51
2
813.7
TARM230
45
36.04
0.73
0.113
12.8
532.25
0.058
0.25o
3.11
2.5
1398.2
TARM280
120
62.4
1.64
0.303
18.5
1456.11
0.138
0.25o
8.35
3
2336.3
TARM330
120
104.1
3.17
0.705
30.2
3273.3
0.325
0.25o
13.34
3.5
3249.5
TARM380
160
143.8
5.21
1.289
39.5
5866.7
0.514
0.25o
17.12
3.5
3997.8
TARM430
160
226.9
8.09
1.536
55.35
10265.2
1.039
0.25o
28.79
3.5
6492.5
TARM560
220
589.2
26.9
11.45
143.2
37652.9
3.63
0.25o
66.3
3.5
11245.4
◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；
◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；
◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
