TS1Z型波纹管联轴器

波纹管联轴器采用高柔性不锈钢,具有高扭矩刚性,轴向、径向和角度错位在平稳均匀中得到补偿,使用胀紧方式,安装空间小,装卸方便。

所属分类

技术支持

hiddenValue

  • 产品描述

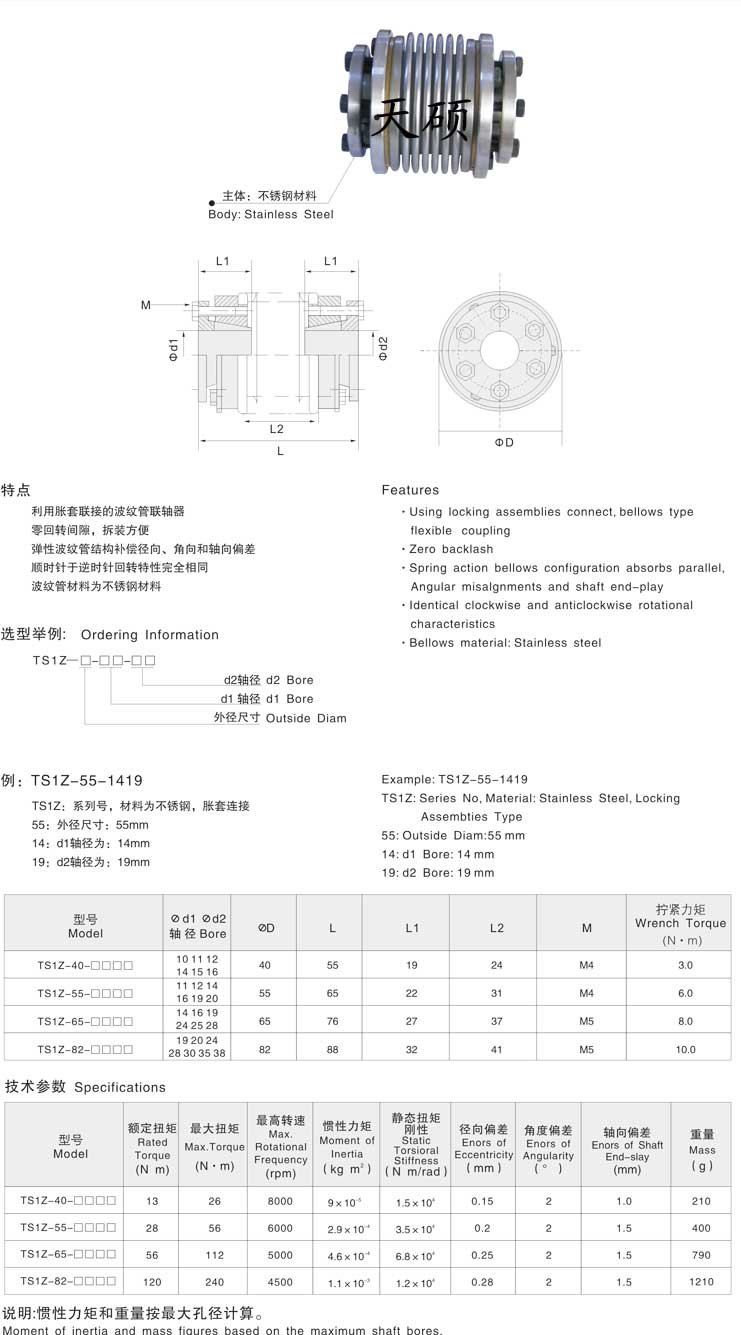

  • TS1Z型波纹管联轴器产品介绍:

    波纹管联轴器采用高柔性不锈钢,具有高扭矩刚性,轴向、径向和角度错位在平稳均匀中得到补偿,使用胀紧方式,安装空间小,装卸方便。主要应用领域有:机床、数控铣床、包装机械、木工机械、印刷机械、石材机械、纺织机械、金属板材机械等。
    波纹管联轴器特征:
       (1)波纹管联轴器超柔性的编码器联轴器;
       (2)波纹管联轴器体积小巧,转动惯量极低;
       (3)波纹管联轴器零间隙、耐腐蚀性强
       (4)波纹管联轴器高扭矩刚性、卓越灵敏度和传递大的扭矩
       (5)波纹管联轴器不锈钢波纹管结构容许偏心、偏角和轴向偏差
       (6)波纹管联轴器顺时针与逆时针回转特性完全相同
       (7)波纹管联轴器寿命长、终身免维护
       (8)波纹管联轴器轴套材质:铝合金(可选不锈钢)
       (9)波纹管联轴器固定方式:顶丝、夹紧、胀套三种固定方式

    波纹管联轴器简介
    波纹管联轴器是用外形呈波纹状的薄壁管(波纹管)直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单,外形尺寸小,加工安装方便,传动精度高,主要用于要求结构紧凑,传动精度较高的小功率精密机械和控制机构中。波纹管的材料为铜合金(如锡磷青铜QSn6.5-0.5 )和不锈钢(Cr18Ni9Ti)。
    波纹管联轴器的特性
    纹管联轴器由两个毂和一个薄壁金属管组成,它们用或焊接或粘结的方式连接在一起。尽管很多其它的材料可用,但不锈钢和镍还是最常用的金属管材料。镍管是用电沉积法完成的。这种方法首先要机加工固体的芯棒,使其成波纹形,利用电镀镍在芯棒上,然后芯棒被化学溶解,从而得到镍的波纹管。这种方法能控制波纹管壁厚的精度,并能得到比其他方法制作的波纹管更薄的壁厚。这种薄壁波纹管使联轴器具有高敏感性和反应迅速,使它成为理想的用于极小且精密的仪器应用中。
    波纹管联轴器主要应用领域有:机床、数控铣床、包装机械、木工机械、印刷机械、石材机械、纺织机械、金属板材机械等。波纹管联轴器采用高柔性不锈钢,具有高扭矩刚性,轴向、径向和角度错位在平稳均匀中得到补偿,使用胀紧方式,安装空间小,装卸方便。
    波纹管联轴器优势
    1.波纹管联轴器无间隙,高灵敏度
    2.波纹管联轴器弹性高,更能很好的保护设备
    3.波纹管联轴器可吸收振动,同时补偿径向,角向和轴向偏差能力强
    4.波纹管联轴器抗油污,耐腐蚀性强
    5.波纹管联轴器扭向刚性,顺时针与逆时针回转特性完全相同



    6.波纹管联轴器常用于数控机床,分度盘等产业机械。
