WZL内花键卷筒联轴器
卷筒联轴器特点及应用场合：适用于起重机、提升机构的减速器与卷筒的联接及其他类似机构的联接，可传递转矩及支承径向载荷，结构紧凑．工作稳定，可靠。
hiddenValue
- 产品描述
-
WZL内花键卷筒联轴器产品介绍：
卷筒联轴器特点及应用场合：适用于起重机、提升机构的减速器与卷筒的联接及其他类似机构的联接，可传递转矩及支承径向载荷，结构紧凑．工作稳定，可靠。
型号 wzl01 wzl02 wzl03 wzl04 wzl05 wzl06 wzl07 wzl08 wzl09 wzl10 wzl11 wzl12

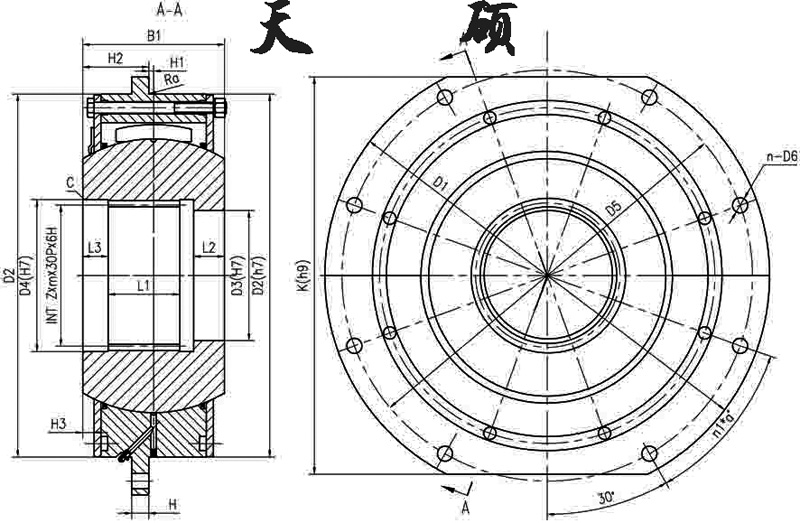

WZL内花键卷筒联轴器主要参数及尺寸: mm
型号
WZL01
WZL02
WZL03
WZL04
WZL05
WZL06
WZL07
WZL08
WZL09
WZL10
WZL11
WZL12
WZL13
WZL14
WZL15
WZL16
WZL17
WZL18
公称扭矩 kN.m
6.3
9.0
12.5
16
20
25
40
63
80
125
200
315
400
500
630
800
1120
1490
传 递 扭 矩
KN.M
工 作
级 别
M3
6.3
9.0
12.5
16
20
25
40
63
80
125
200
315
400
500
630
800
1120
1490
M4
5.6
8.0
11.2
14
18
22.4
35.5
56
71
112
180
280
355
450
560
710
1000
1380
M5
5.0
7.1
10.0
12.5
16
20
31.5
50
63
100
160
250
315
400
500
630
900
1250
M6
4.5
6.3
9.0
11.2
140
18
28
45
56
90
140
224
280
355
450
560
800
1120
M7
4.0
5.6
8.0
10.0
12.05
16
25
40
90
80
125
200
250
315
400
500
710
1000
M8
3.55
5.0
7.1
9.0
11.2
14
22.4
35.5
45
71
112
180
224
280
355
450
630
900
GB3478.1
( 花键 INT Z×m×30P×6H)
15Z×3m
18Z×3m
22Z×3m
27Z×3m
18Z×5m
22Z×5m
26Z×5m
30Z×5m
34Z×5m
38Z×5m
26Z×8m
30Z×8m
34Z×8m
38Z×8m
44Z×8m
50Z×8m
44Z×10m
56Z×10m
K(h9)
250
280
300
320
340
360
400
450
500
530
580
600
640
700
760
860
1020
1100
B1
80
84
92
97
127
137
157
167
182
192
207
222
237
262
287
352
410
430
D1
300
320
340
360
380
400
450
500
550
580
650
680
710
780
850
950
1120
1200
D2(h7)
190
200
220
240
260 ,
280
340
380
420
450
530
560
600
670
730
840
975
1055
D3(H7)
40
50
60
70
80
100
120
140
160
180
190
220
250
280
320
360
400
540
D4(H7)
50
60
70
85
100
120
140
160
180
200
222
254
286
318
366
420
460
580
D5
260
280
300
320
34 0
360
400
450
500
530
600
630
660
730
800
900
1055
1135
H
12
15
20
25
35
45
50
60
H1
3
4
5
6
7
8
9
10
15
25
H2
37
39
43
44.5
59.5
63.5
73.5
77.5
85
90
96.5
104
110.5
123
134.5
166
190
190
H3
4
5
5.5
10.5
12.5
13.5
16
14
15.5
16
17.5
16
17.5
37
L1
30
30
35
40
50
55
70
75
85
95
105
120
135
150
170
220
260
270
L2
18
22
25
30
35
40
45
55
60
L3
22
37
52
65
70
n-D6
8—14
8--18
12--22
24--22
24--26
24--29
螺栓
M12
M16
M20
M24
M27
n1× α°
1×40
2 × 2 0
5 × 1 0
Ra
1.6
2
2.5
3
4
C
1.6
2
2.5
3
4
5
6
转动惯量 kg.m2
0.13
0.19
0.27
0.37
0.56
0.76
1.65
2.86
4.49
6.18
12.5
16.4
23.13
39.18
59.25
114.5
260.4
337.8
重量 kg
18.9
22.6
28
32.8
47
57
90
122
157
190
290
335
393
551
693
1250
1950
2250
