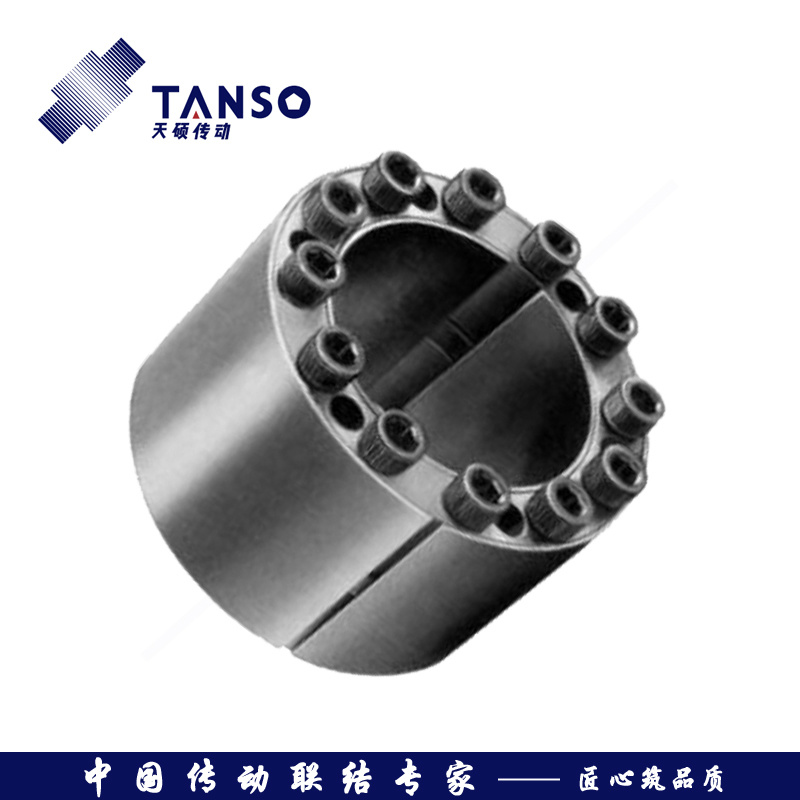

Z13胀紧联结套

Z13型胀紧套内外锥环用内六角螺栓拧紧,结合面较长,且对中性好,适用于旋转精度要求较高和传递较大载荷的场合。

所属分类

胀紧联结套

技术支持

0317-7773773

相关产品
获取报价

hiddenValue

  • 产品描述

  • Z13胀紧联结套产品介绍：

    特性:Z13型胀紧套内外锥环用内六角螺栓拧紧,结合面较长,且对中性好,适用于旋转精度要求较高和传递较大载荷的场合。

    　　 标记示例：

    　　　内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

    安装参考范例

    Z13型胀紧联接套的基本尺寸和参数：

    A 基本尺寸（ mm ） Dimensions

    额定负荷

    内六角螺钉

    胀套与轴结合面上的压力 pt
    N/mm2

    胀套与轮载结合面上的压力 pt
    N/mm2

    重量
    kg

    d

    D

    L1

    L2

    L3

    L4

    D1

    转矩Mt
    kN

    轴向力Ft
    kN ．m

    d1

    n

    MA
    N． m

    20
    22
    24
    25
    28
    30
    32
    35

    47
    47
    50
    50
    55
    55
    60
    60

    48
    48
    48
    48
    48
    48
    48
    48

    42
    42
    42
    42
    42
    42
    42
    42

    29
    29
    29
    29
    29
    29
    29
    29

    26
    26
    26
    26
    26
    26
    26
    26

    53
    53
    56
    56
    61
    61
    66
    66

    0.54
    0.6
    0.65
    0.68
    0.76
    0.82
    1.31
    1.44

    54
    54
    54
    54
    54
    54
    82
    82

    M6
    M6
    M6
    M6
    M6
    M6
    M6
    M6

    7
    7
    7
    7
    7
    7
    11
    11

    14
    14
    14
    14
    14
    14
    14
    14

    276
    253
    230
    222
    198
    186
    261
    240

    117
    118
    110
    111
    100
    101
    139
    140

    0.51
    0.53
    0.55
    0.65
    0.62
    0.80
    0.70
    0.81

    38
    40

    65
    65

    48
    48

    42
    42

    29
    29

    26
    26

    71
    71

    1.56
    1.64

    82
    82

    M6
    M6

    11
    11

    14
    14

    220
    209

    129
    129

    0.77
    1.33

    42
    45

    75
    75

    59
    59

    51
    51

    34.4
    34.4

    30
    30

    81
    81

    2.13
    2.28

    101
    101

    M8
    M8

    6
    6

    41
    41

    213
    199

    119
    119

    1.24
    1.44

    48
    50
    55
    60

    80
    80
    85
    90

    59
    59
    59
    59

    51
    51
    51
    51

    34.4
    34.4
    34.4
    34.4

    30
    30
    30
    30

    86
    86
    91
    96

    2.43
    2.53
    4.18
    4.56

    101
    101
    152
    152

    M8
    M8
    M8
    M8

    6
    6
    9
    9

    41
    41
    41
    41

    186
    179
    244
    224

    112
    112
    158
    149

    1.41
    1.35
    1.45
    1.55

    65
    70

    95
    110

    59
    66

    51
    56

    34.4
    45

    30
    40

    102
    117

    4.94
    6.5

    152
    186

    M8
    M10

    9
    7

    41
    83

    206
    176

    141
    112

    1.67
    2.61

    75
    80

    115
    120

    66
    66

    56
    56

    45
    45

    40
    40

    122
    127

    7
    7.4

    186
    186

    M10
    M10

    7
    7

    83
    83

    165
    153

    107
    102

    2.75
    2.89

    85
    90

    125
    130

    66
    66

    56
    56

    45
    45

    40
    40

    132
    137

    9
    9.6

    213
    213

    M10
    M10

    8
    8

    83
    83

    165
    157

    112
    109

    3.04
    3.18

    95
    100

    135
    145

    66
    77

    56
    65

    45
    52

    40
    46

    142
    153

    12.6
    13.3

    267
    270

    M10
    M12

    10
    7

    83
    145

    185
    153

    130
    105

    3.33
    4.62

    110
    120

    155
    165

    77
    77

    65
    65

    52
    52

    46
    46

    163
    173

    14.7
    18.4

    270
    309

    M12
    M12

    7
    8

    145
    145

    140
    147

    90
    107

    5.00
    5.37

    130
    140
    150

    180
    190
    200

    77
    87.5
    87.5

    66
    73.5
    73.5

    52
    58.5
    58.5

    46
    51
    51

    188
    199
    209

    25.1
    40.15
    47

    388
    586
    639

    M12
    M14
    M14

    10
    11
    12

    145
    230
    230

    171
    213
    217

    124
    157
    163

    6.46
    7.73
    8.21

    160
    170
    180

    210
    225
    235

    87.5
    87.5
    87.5

    73.5
    73.5
    73.5

    58.5
    58.5
    58.5

    51
    51
    51

    219
    234
    244

    54.3
    63
    66

    692
    746
    746

    M14
    M14
    M14

    13
    14
    14

    230
    230
    230

    220
    226
    212

    167
    171
    162

    8.64
    10.14
    10.66
    注： 1、表中所列数据为无隔圈“A ”配置时胀套的额定负荷，当有隔圈配置时其额定负荷为表列负荷的62% ；
    　　 2、Z13 型胀套螺钉的机械性能等级为12.9 级。
