  • GSL-Z 正装长伸缩鼓形齿联轴器.jpg

GSL-Z 正装长伸缩鼓形齿联轴器

伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。

所属分类

鼓形齿联轴器

技术支持

0317-7773773

相关产品
获取报价

hiddenValue

  • 产品描述

  • 伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。

    GSL长伸缩鼓形齿联轴器适用于联接两个同轴线传动轴系，回转直径φ200-φ760mm，传动公称转矩31.5～1600KN·m，有负载时轴线折角≤1.5°，空载时轴线折角≤3° .

    GSL伸缩型鼓形齿联轴器标记：

    GSL--□ □ × □ + S

    GSL:伸缩型鼓形齿联轴器

    □ ：装配型式（正装标记为“Z”反装标记为“F”）

    □ ：联轴器规格

    □ ：最小长度（用记需要的最小长度）]

    S ：伸缩量

    示例：

    例1：回转直径是285mm，最小长度1000mm,用于安装使用的伸缩量为600mm的正装联轴器标记为：GSL-Z285×1000+600 JB/T10540-2005

    例2：回转直径是285mm，最小长度1260mm,用于安装使用的伸缩量为600mm的反装联轴器标记为：GSL-F285×1260+600 JB/T10540-2005

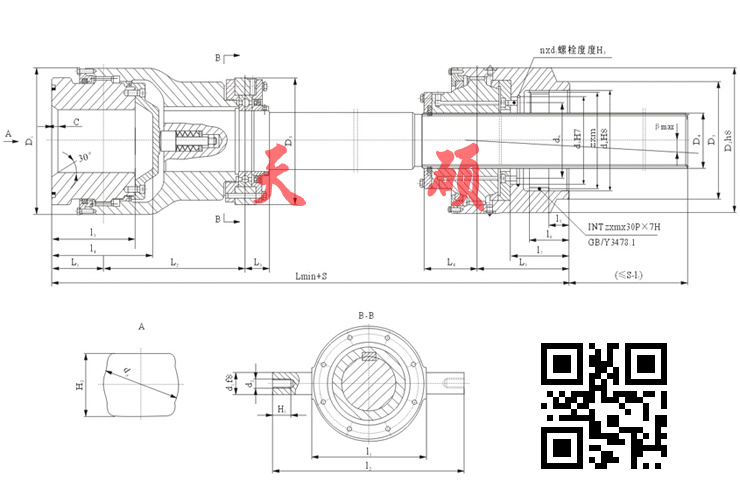

    GSL-Z正装长伸缩鼓形齿联轴器的参数及主要尺寸：(JB/T 10540-2006)

    GSL-Z正装长伸缩鼓形齿联轴器的参数及主要尺寸：(JB/T 10540-2006) mm

    型 号
    公称直径
    D
    公称
    转矩
    Tn
    轴线
    折角
    β
    许用
    转速
    [n]
    外 形 尺 寸
    耳轴尺寸
    L1
    L2
    L3
    L4
    L5
    Lmin
    D1
    D2
    (h8)
    D3
    D4
    D5
    d1
    f8
    l1
    l2
    2×d2×H1
    mm
    kN.m
    °
    r/min
    mm
    GSL-Z250
    250
    63
    ≤
    1.5
    2000
    105
    280
    60
    90
    195
    780
    250
    258
    220
    105
    250
    45
    270
    425
    M20×40
    GSL-Z260
    260
    71
    1700
    105
    280
    60
    90
    198
    783
    260
    260
    220
    110
    260
    45
    270
    425
    M20×40
    GSL-Z285
    285
    90
    1600
    115
    315
    60
    105
    205
    850
    285
    270
    245
    120
    270
    50
    278
    442
    M20×40
    GSL-Z300
    300
    100
    1500
    115
    315
    62
    108
    205
    855
    300
    270
    250
    124
    270
    50
    278
    442
    M22×45
    GSL-Z310
    310
    112
    1400
    130
    360
    62
    135
    235
    972
    310
    280
    250
    130
    290
    55
    292
    488
    M24×45
    GSL-Z320
    320
    125
    1320
    130
    360
    62
    135
    235
    972
    320
    290
    270
    136
    290
    55
    292
    488
    M24×45
    GSL-Z335
    335
    140
    1250
    130
    360
    65
    135
    235
    975
    335
    330
    270
    150
    290
    55
    293
    488
    M24×45
    GSL-Z350
    350
    180
    1200
    130
    360
    75
    145
    245
    1005
    350
    340
    295
    174
    320
    55
    312
    505
    M24×45
    GSL-Z390
    390
    250
    950
    140
    390
    80
    155
    255
    1070
    390
    380
    335
    194
    360
    60
    360
    570
    M24×50
    GSL-Z440
    440
    355
    700
    150
    430
    85
    165
    260
    1140
    440
    440
    375
    208
    410
    65
    420
    650
    M24×50
    GSL-Z475
    475
    400
    600
    155
    460
    85
    165
    265
    1180
    475
    480
    415
    220
    450
    70
    460
    684
    M36×60
    GSL-Z490
    490
    500
    500
    155
    475
    90
    180
    290
    1240
    490
    490
    420
    232
    470
    70
    460
    700
    M36×60
    GSL-Z550
    550
    710
    350
    155
    510
    95
    180
    310
    1300
    550
    550
    470
    252
    510
    75
    520
    770
    M36×60
    GSL-Z580
    580
    900
    320
    155
    515
    98
    185
    310
    1313
    580
    560
    485
    258
    525
    75
    525
    770
    M42×65
    GSL-Z600
    600
    1000
    300
    175
    550
    105
    210
    330
    1420
    600
    600
    510
    265
    565
    80
    560
    820
    M42×65
    型 号
    公称
    转矩
    Tn
    轧辊端连接尺寸
    减速器端连接尺寸
    伸
    缩
    量
    S
    质量
    转动
    惯量
    d3
    H2
    l3
    max
    l4
    max
    d4
    d5
    H7
    d6
    js10
    m×z
    n×d7×H3
    l5
    l6
    l7
    kN.m
    mm
    kg
    kg.m2
    GSL-Z250
    63
    150
    110
    195
    235
    195
    170
    150
    4×46
    8×M10-25
    35
    90
    125
    ±500
    207
    1.62
    GSL-Z260
    71
    160
    120
    200
    240
    198
    170
    150
    4×46
    8×M10-25
    37
    92
    129
    224
    1.89
    GSL-Z285
    90
    165
    120
    205
    245
    220
    194
    175
    4×47
    10×M10-25
    37
    95
    130
    291
    2.95
    GSL-Z300
    100
    180
    130
    210
    250
    220
    194
    175
    5×42
    10×M10-30
    45
    100
    132
    322
    3.62
    GSL-Z310
    112
    190
    145
    210
    255
    220
    200
    175
    5×42
    12×M12-30
    50
    100
    150
    394
    4.73
    GSL-Z320
    125
    190
    145
    210
    255
    220
    200
    175
    5×43
    12×M12-30
    50
    100
    150
    420
    5.38
    GSL-Z335
    140
    195
    145
    210
    255
    245
    220
    200
    5×47
    12×M12-30
    50
    100
    150
    460
    6.45
    GSL-Z350
    180
    195
    145
    215
    255
    260
    240
    220
    5×50
    12×M12-30
    50
    100
    150
    507
    7.76
    GSL-Z390
    250
    220
    160
    230
    275
    280
    260
    240
    5×54
    12×M12-30
    50
    100
    150
    650
    12.36
    GSL-Z440
    355
    240
    175
    250
    295
    336
    300
    276
    6×54
    12×M16-40
    50
    100
    155
    836
    20.23
    GSL-Z475
    400
    275
    200
    272
    317
    365
    330
    300
    6×59
    12×M16-40
    50
    110
    155
    1032
    29.11
    GSL-Z490
    500
    280
    205
    280
    330
    374
    344
    316
    6×60
    12×M16-40
    50
    120
    160
    1139
    34.18
    GSL-Z550
    710
    290
    215
    320
    375
    400
    370
    320
    6×64
    12×M16-40
    50
    130
    170
    1537
    58.12
    GSL-Z580
    900
    298
    220
    325
    388
    405
    370
    320
    6×65
    12×M16-40
    50
    135
    175
    1769
    74.39
    GSL-Z600
    1000
    345
    230
    345
    400
    450
    414
    368
    8×54
    12×M20-40
    50
    155
    195
    2020
    90.90
