WJ花键联接球面滚子联轴器

WJ花键联接球面滚子链联轴器产品介绍

所属分类

卷筒联轴器

技术支持

hiddenValue

产品描述

WJ花键联接球面滚子链联轴器产品介绍：

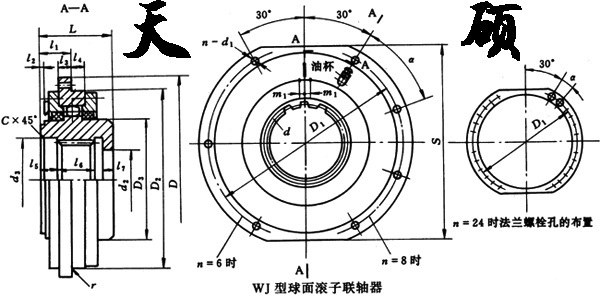

WJ型球面滚子联轴器基本参数和主要尺寸/mm

型号	公称转矩 Tn/kN·m	许用径向力/kN	d 内花键	D	D-1	D2 (H6)	D3	n-d1		d2 (M6)
								孔	螺栓
WJ1	4	14.5	INT16Z×2.5m	250	220	160	85	6-14	M12	35
			INT17Z×2.5m							38
WJ2	5	16.5	INT17Z×2.5m	280	250	180	90	6-14	M12	38
			INT15Z×3m							40
WJ3	7.1	18.5	INT15Z×3m	320	280	200	95	6-18	M16	40
			INT18Z×3m							50
WJ4	9	20	INT18Z×3m	340	300	220	130	6-18	M16	50
			INT22Z×3m							60
WJ5	14	31	INT22Z×3m	360	320	240	150	6-18	M16	60
			INT27Z×3m							70
WJ6	18	35	INT27Z×3m	380	340	260	160	6-18	M16	70
			INT18Z×5m							80
WJ7	22.4	38.5	INT18Z×5m	400	360	280	170	6-18	M16	80
			INT22Z×5m							100
WJ8	28	42	INT22Z×5m	420	380	310	200	6-18	M16	100
			INT26Z×5m							120
WJ9	35.5	49	INT26Z×5m	450	400	340	230	6-22	M20	120
			INT30Z×5m							140
WJ10	71	115	INT30Z×5m	550	500	420	280	6-22	M20	140
			INT34Z×5m							160
WJ11	112	125	INT34Z×5m	580	530	450	300	8-22	M20	160
			INT38Z×5m							180
WJ12	180	150	INT38Z×5m	650	600	530	360	8-22	M20	180
			INT26Z×8m							190
WJ13	315	250	INT26Z×8m	680	630	560	400	24-22	M20	190
			INT30Z×8m							220
WJ14	400	300	INT30Z×8m	710	660	600	440	24-26	M24	220
			INT34Z×8m							250
WJ15	500	340	INT34Z×8m	780	730	670	500	24-26	M24	250
			INT38Z×8m							280
WJ16	630	380	INT38Z×8m	850	800	730	550	24-26	M24	280
			INT44Z×8m							320
WJ17	800	450	INT44Z×8m	950	900	840	630	24-26	M24	320
			INT50Z×8m							360

型号	d3 (K6)	S (h9)	L	l1	l2	l3	l4	l5	l6	l7	α /(°)	r	C	磨损刻度m1	转动惯量 I/g·m	质量 m/kg

WJ1	45	220	80	42	5	12	24	22	30	18	60	2	1.6	4	0.06	12
	48															11
WJ2	48	250	80	42	5	12	24	22	30	18	60	2	1.6	4	0.11	18
	50															17
WJ3	50	280	84	45	5	15	25	22	30	22	60	2.5	1.6	4	0.18	20.1
	60												2			19.8
WJ4	60	300	92	45	5	15	25	22	30	30	60	2.5	2	4	0.25	26.2
	70								35	25						26.3
WJ5	70	320	92	45	5	15	25	22	35	25	60	2.5	2	6	0.33	31.6
	85		97						40				2.5			30.9
WJ6	85	340	97	45	5	15	25	22	40	25	60	2.5	2.5	6	0.44	36.5
	100		127					37	50							37.5
WJ7	100	360	127	67	25	15	33	37	50	25	60	3	2.5	6	0.58	44.9
	120		137						55	30						42.9
WJ8	120	380	137	77	35	15	33	37	55	30	60	3	2.5	6	0.85	56
	140		157						70	35			3			54
WJ9	140	400	157	87	40	20	28	37	70	37	60	3	3	6	1.29	72
	160		167						75	40						70
WJ10	160	500	167	95	43	20	38	37	75	40	60	3	3	8	3.40	124
	180		182						85	45						120
WJ11	180	530	182	95	43	20	38	37	85	45	40	3	3	8	4.08	136
	200		192						95				4			132
WJ12	200	580	192	120	63	25	33	37	95	45	40	3	4	8	7.23	190
	222		207						105							187
WJ13	222	600	207	120	63	25	35	37	105	45	10	4	4	8	9.66	228
	254		222						120				5			220
WJ14	254	640	222	140	68	35	43	37	120	45	10	4	5	8	14.5	290
	286		237						135							285
WJ15	286	700	237	160	88	35	43	37	135	45	10	4	5	8	23.9	390
	318		262						150	55						382
WJ16	318	760	262	180	108	35	43	37	150	55	10	4	5	8	34.2	476
	366		287						170	60			6			466
WJ17	366	860	287	200	118	45	55	37	170	60	10	4	6	8	73.3	766
	420		352					52	220				8			716

注：转动惯量和质量是按较小轴孔直径计算的近似值。
